Характеристики
Мини ST-LINK/V2 ST-LINK встроенный отладчик программист Эмулятор загрузчика для STM8 и STM32
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.93 руб. | 0.54 руб. | 0 руб. |
| Feb-18-2026 | 0.41 руб. | 0.97 руб. | 0 руб. |
| Jan-18-2026 | 0.9 руб. | 0.59 руб. | 0 руб. |
| Dec-18-2025 | 0.41 руб. | 0.66 руб. | 0 руб. |
| Nov-18-2025 | 0.22 руб. | 0.37 руб. | 0 руб. |
| Oct-18-2025 | 0.25 руб. | 0.10 руб. | 0 руб. |
| Sep-18-2025 | 0.79 руб. | 0.6 руб. | 0 руб. |
| Aug-18-2025 | 0.21 руб. | 0.21 руб. | 0 руб. |
| Jul-18-2025 | 0.94 руб. | 0.95 руб. | 0 руб. |
Описание товара
Мини ST-LINK/V2 ST-LINK встроенный отладчик программист Эмулятор загрузчика для STM8 и STM32 недорогое решение USB интерфейс
Мини ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32
Описание
Mini ST-LINK/V2 на небольшой одной плате, очень низкая стоимость решения для in-circuit отладчика/программиста для STM8 и STM32.
Особенности
- Бортовой предохранитель самоизвлечения 500мА, чтобы избежать вреда от короткого замыкания
- Двойной выход напряжения (3,3 В/5 В), легкий для отладки/программирования
- Стандартный интерфейс USB для прямого подключения к ПК
- Отладка/программирование производительности
- Отладка: Работает на полной скорости, одношаговый, точки останова, просмотр переменных и регистров и т. Д.
- Программирование: Поддержка флэш-памяти, EEPROM, AFR и т. Д.
- USB2.0 в сочетании с интерфейсом SWIM/SWD: быстрый ответ для отладки и быстрая скорость для программирования
- Обновляемая прошивка
- Прошивка обновляется для поддержки большего количества устройств в будущем
- Автоматически обновляется
- Поддерживаемое программное обеспечение
- ST-LINK утилита v2.0 (или выше)
- STVD версии 4.2.1 (или выше ver.)
- STVP версия 3.2.3 (или выше ver.)
- IAR EWARM Revision v6.20 (или выше ver.)
- IAR EWSTM8 Revision v1.30 (или выше ver.)
- KEIL RVMDK Revision v4.21 (или выше ver.)
- Атоллик
- TASKING
- Поддерживаемые устройства
- Все устройства STM8 с интерфейсом для плавания
- Все устройства STM32 с интерфейсом SWD

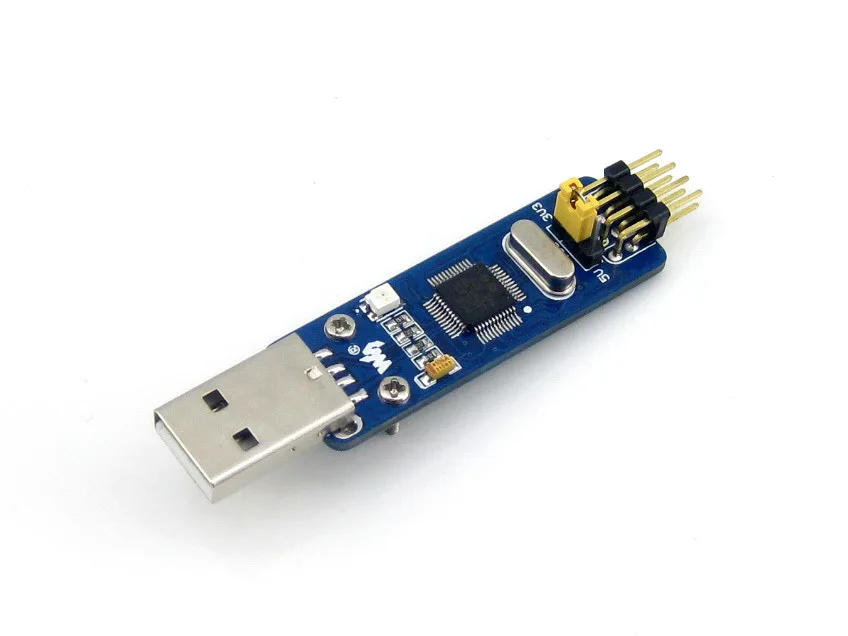

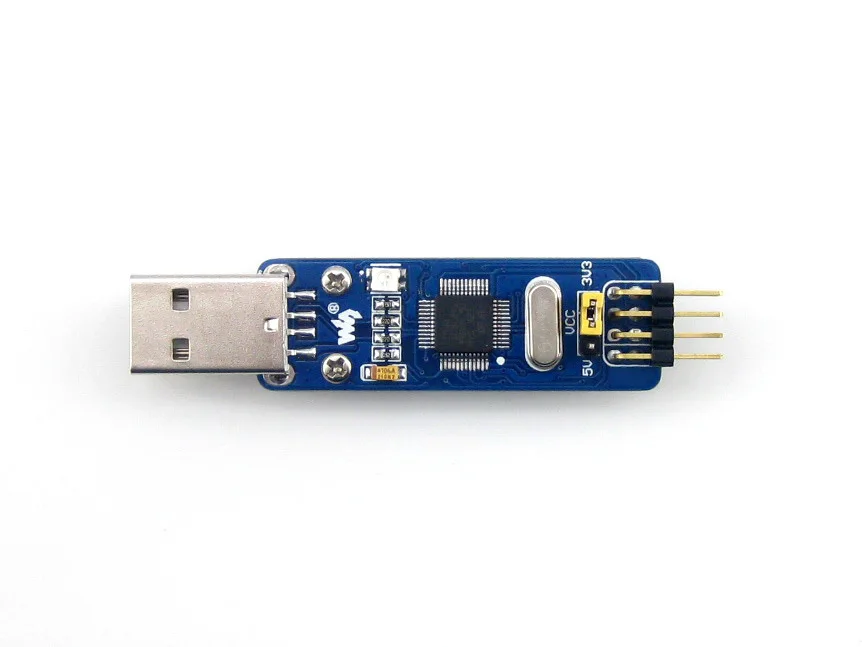

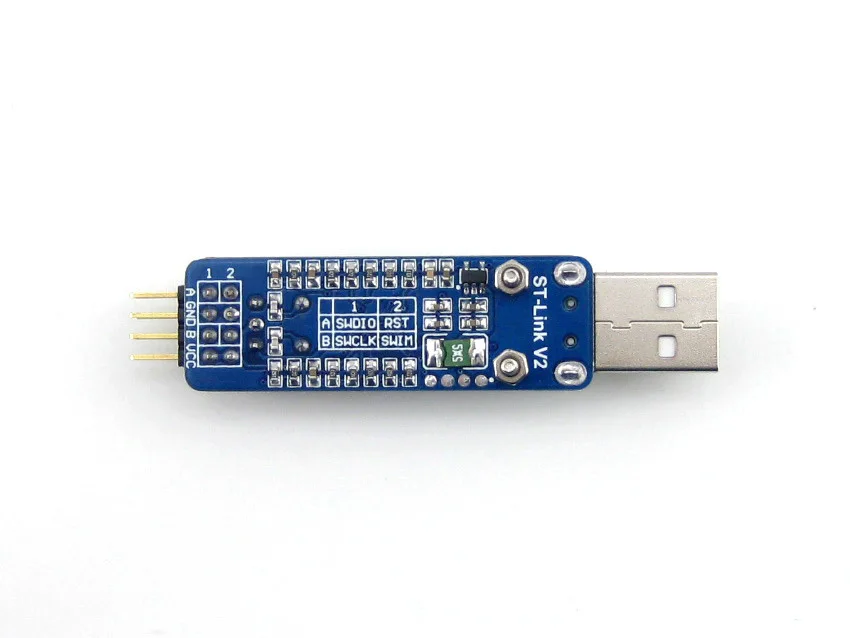

Фотографии
ST-LINK/V2 (mini) Vs ST-LINK/V2 Vs ST-LINK
| Сравнить | ST-LINK/V2 (mini) | ST-LINK/V2 | ST-LINK | Примечания |
|---|---|---|---|---|
| Диапазон напряжения SWD | 1,65 в-3,6 В | 1,65 в-3,6 В | 3В-3,6 В | ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM32 устройства низкого напряжения |
| Диапазон напряжения плавания | 1,65 в-5,5 В | 1,65 в-5,5 В | 1,65 в-5,5 В | |
| Поддержка SWV | Нет | Да | Нет | На данный момент только STM32 поддерживает SWV, а STM8 не |
| Интерфейсы отладки | 2 | 2 | 1 | ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM8/STM32 с отдельными интерфейсами |
| Светодиодный индикатор | Двухцветная светодиодная лампа | Двухцветная светодиодная лампа | Красный светодиод | Двойной Цветной СВЕТОДИОД позволяет указывать больше статуса |
| Предохранитель | Да | Нет | Нет | Предохранитель для избежания вреда от короткого замыкания |
Подключение с ПК
При подключении ST-LINK/V2 (mini) к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.
Нажмите на ссылку для загрузки: ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

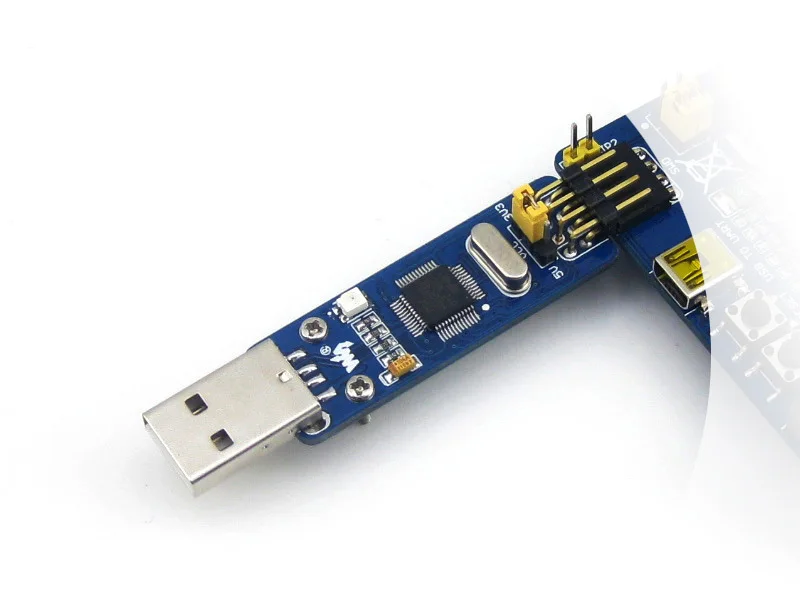

Подключение к приложениям STM8/STM32
ST-LINK/V2 (mini) должен быть подключен к приложению STM8 через интерфейс для плавания.
| Шпилька для отладки | Штырь для целевой платы | Описание |
|---|---|---|
| VCC | MCU VCC | STM8 VCC |
| Плавать | MCU SWIM | STM8 плавающий штифт |
| GND | GND | STM8 GND |
| RST | MCU RESET | STM8 сброс PIN |
ST-LINK/V2 (mini) должен быть подключен к приложению STM32 через интерфейс SWD.
| Шпилька для отладки | Штырь для целевой платы | Описание |
|---|---|---|
| VCC | MCU VCC | STM32 VCC |
| SWDIO | MCU SWDIO | STM32 SWD SWDIO |
| GND | GND | STM32 GND |
| SWCLK | MCU SWCLK | STM32 SWD SWCLK |
Обратите внимание, что VCC и GND должны быть подключены правильно, чтобы избежать любого вреда для ST-LINK/V2 (mini).
В комплект входит
- ST-LINK/V2 (mini) × 1
- 4-контактный пользовательский соединительный кабель × 1
- Разъем USB типа A для штепсельного разъема × 1
