Драйвер контроллера NT68676 для ЖК-экрана плата драйвера преобразователь Lvds ДЛЯ

M.NT68676.2A(HDMI + DVI + VGA + аудио) ЖК/светодиодный экран плата контроллера Diy монитор комплект для B156XW02 V.6

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели ноутбука в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой.Это M.NT68676.2A набор для платы ЖК-контроллер, который дляB156XW02 V.2Ноутбук ЖК-дисплей Панель, Plug & play kit, не требует пайки.

Необходимые аксессуары для поворота голой LCD на настольный монитор:Плата ЖК-контроллера, инвертор, LVDS кабель, клавиатура, VGA кабель/DVI кабель/HDMI кабель, адаптер питания.В том случае, если вы имеете уже был VGA кабель/кабель DVI/HDMI кабель и адаптер питания (выход 12V,4A -- это для маленький размер ЖК-дисплея от 10,1 дюймов до 19 дюймов) этот комплект-отличный выбор для вас, в противном случае в нашем магазине есть другие наборы, нажмите здесь.

 Плата ЖК-контроллера M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AМожет поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

Размер платы контроллера:139mmX58mmX17mm

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

   Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

4. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейельки:

Успешный пример (rossg77 -- проект американского друга):

Успешный пример (radicalboy_fr -- проект французского друга):

Успешный пример (docpot2008 -- проект канадского друга):

Проект Malta Friend drac1977's:

США друг loafer_tingo проект:

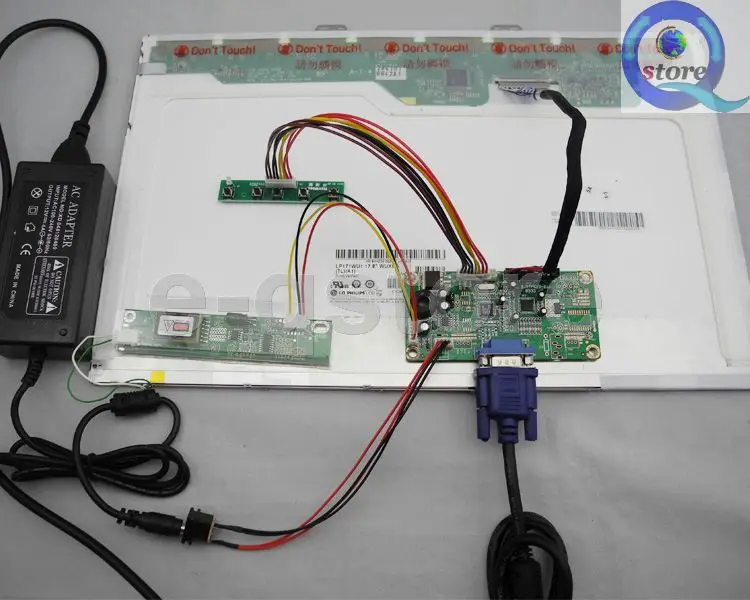

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA/HDMI кабеля/DVI кабеля.

4. Вход мощностью 12V,4A. (Пожалуйста, не проверяйте настройки перемычки напряжения на плате ЖК-контроллера перед подтверждением от нас, потому что неправильное изменение этого напряжения сгорит ваш ЖК-дисплей. Кстати, пожалуйста, не подключайте кабель lvds неправильно, некоторые неправильные коннекторы также могут сжечь ваш ЖК-дисплей, если вы не уверены, пожалуйста, свяжитесь с нами.)

Посылка включает в себя:

• 1 X плата ЖК-контроллера (M.NT68676.2A) для B156XW02 V.6
• 1X5 клавиш клавиатуры
• 1 х кабель низковольтной дифференциальной передачи сигналов

**** Плата ЖК-контроллера может быть немного обновлена поставщиком, поэтому они могут быть не такими, как показано на картинке. Если вашего ЖК-дисплея нет в этом списке, пожалуйста, не покупайте этот комплект, он может быть не подходит для вас и может быть с разной ценой. Надеемся на ваше понимание. Пожалуйста, не стесняйтесь связаться с нами с вашим номером модели lcd, мы постараемся сделать все возможное, чтобы помочь.

Добро пожаловать, чтобы настроить свой собственный комплект!
