Название продукта: 4 шт. Многофункциональный RS485 TTL232 Modbus Rtu модуль NPN PNP IO переключатель управления для 16CH 5V 12V 24V релейная плата PLC


Посылка:
4 шт.5 в 16 канальный многофункциональный RS485 плата управления для 1-16 CH релейный модуль


Описание:

1: Рабочее напряжение: 5 В постоянного тока

2: Рабочий ток: 10-15 мА

3: ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд

4: два режима управления инструкциями: команда AT и команда MODBUS

5: по команде AT максимальная задержка составляет 9999 секунд

Под командой MODBUS максимальная задержка составляет 255 секунд

6 AT команды могут быть сделаны последовательный гипертерминал (серийный помощник) вход;

Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или «MODBUS poll» Enter;

7 автоматическое распознавание двух видов commamds, нет необходимости переключаться ..

7 в режиме команды MODBUS, он может поддерживать до 247 устройств параллельно

8 с RS485 и RS232 (TTL) Двойной интерфейс шины

9 контактов контроля выхода 16, 5 в TTL уровень, низкий уровень (по умолчанию)/высокий уровень выхода

10 Размеры: 40*30*22 мм (версия); 40*30*11,5 мм (версия B)

11 Вес: 9,2g (версия); 6,2 г (версия B);

Руководство по эксплуатации, пожалуйста, спросите нас после покупки

Применение

Автоматизированный промышленный ПЛК

5 в 12 В 24 в 1-16 канальный релейный модуль

Умный дом, домашняя Автоматизация;

Система идентификации;

Двигатель FW & BW;

CCTV камера PTZ контроль;

Система безопасности;

СВЕТОДИОДНЫЙ матричный экран;

Пульт дистанционного управления RS485;



Команда MODBUS и команда AT автоматически распознаются, переключение не требуется

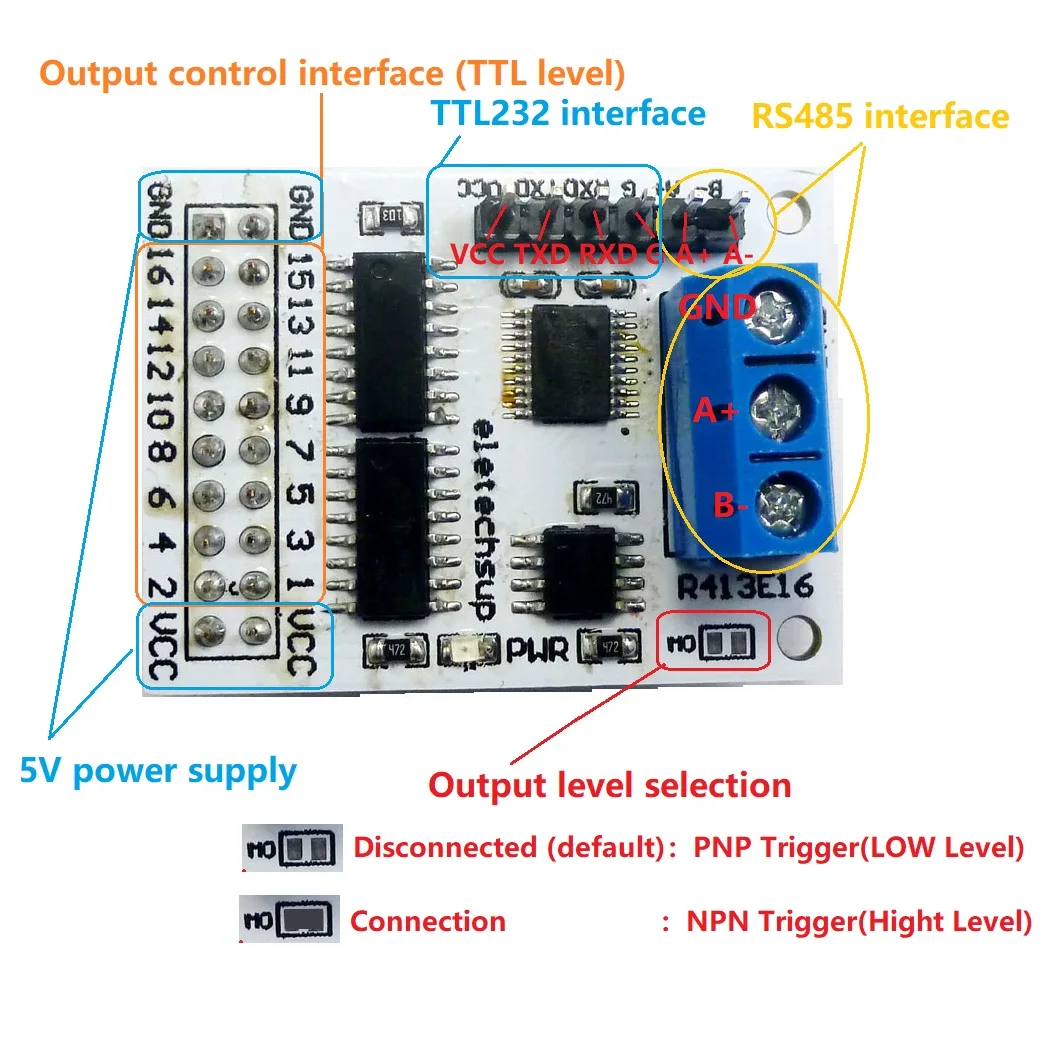

Выбор выходного уровня: (на рис. Выше) отключение M0-это выход низкого уровня. M0 Connect-Выход высокого уровня

Slave ID: различные ''Серебряный ID'' может быть установлен по команде, максимальное количество 247

В режиме команды MODBUS идентификатор slave должен быть верным

Описание команды, пожалуйста, обратитесь к ''16 каналов Многофункциональный RS485 модуль commamd''



Типичные приложения:

1 в командном режиме, в этом режиме может быть через последовательный гипертерминал (последовательный помощник) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд

2 режима команды MODBUS, вы можете управлять различными способами: последовательный гипер-терминал управления (необходимо вручную добавить CRC), Modbus Poll программного управления (программное обеспечение автоматически добавить CRC), PLC или MCU контроль процесса

Он может управлять 1-16 каналами 5 В/6 в/9 В/12 В/24 В релейный модуль

С интерфейсом RS485 и интерфейсом RS232 (TTL) (рекомендуется удалить чип SP485)
Идентификация версии:
Версия для ввода esy в существующие релейные платы
B версия для легкого встраивания пользовательских печатных плат
